Pelletsverwarming ECO-PK 130-220 kW

Meer comfort met de pelletsketels van Hargassner

Het ECO-PK 130 – 220 kW pelletverwarmingssysteem voor het grote vermogensbereik. De techniek is tot in het kleinste detail uitgekiend en toch robuust gebouwd, gebruiksvriendelijk en betrouwbaar in gebruik.

ECO-PK energiezuinige EC-rookgasventilatoren

Hargassner gebruikt bij de ECO-PK stroombesparende EC-rookgasventilatoren. Het essentiële voordeel van deze GreenTech EC-technologie ligt bij het duidelijk hogere rendement tot 90%. Dit bespaart energie en stroomkosten. De onderdrukdoos meet voortdurend de drukverhoudingen in de verbrandingskamer. Op basis van deze gegevens regelt de Lambda Hatronic het toerental van de rookgasventilator en houdt daarmee de onderdruk op een optimale waarde. Dit concept garandeert een verbranding met de laagste uitstoten en het hoogste rendement.

Het cycloonvormige pelletsreservoir wordt op instelbare tijden aangevuld. De pelletszuigturbine zuigt daarbij de pellets automatisch van het de opslagbunker of silo naar het reservoir. Een slanglengte tot 20 meter maakt het mogelijk eventuele architecturale hindernissen eenvoudig te overbruggen en complexe combinaties van ketels met opslagruimtes uit te werken.

De Hargassner dubbele cellenradsluis garandeert een volledige beveiliging tegen terugbranding. Een constante hoeveelheid pellets valt dan door de sluis in de aanvoervijzel, die de pellets transporteert naar de verbrandingskamer.

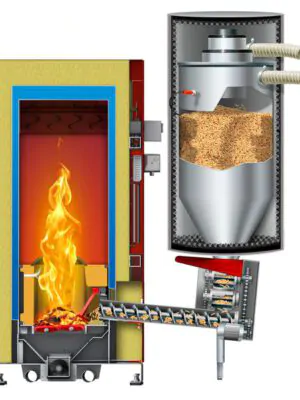

ECO-PK 70-120 kW - doorsnede

Laag stroomverbruik

Dankzij de constructie van het ontstekingselement ten behoeve van de automatische ontsteking, kan enerzijds het stroomverbruik tot slechts 300 W gereduceerd worden (tot 1000 W minder) en anderzijds de werkzaamheid van de ontsteking verhoogd worden. Bij de ECO-PK 130-220 zijn er twee ontstekingselementen ingebouwd.

De achter elkaar liggende trap-breek verbrandingsroosters kunnen onafhankelijk van elkaar bewegen / roteren. Het resultaat is dat pellets  gemakkelijk en comfortabel kunnen worden verbrand. Door de gloedbedbewaking, door middel van een contactloze sensor, wordt de meest efficiënte verbrandingstoestand bereikt afhankelijk van de brandstofkwaliteit. Ongeacht welke brandstof u gebruikt, re regeling herkent de bijbehorende calorische waarde met behulp van een lambdasonde en regelt daarmee de optimale  brandstof- / luchtverhouding.

De verbrandingskamer uit vuurvasteSchamottesteen garandeert door het speciale opslageffect hoge verbrandingstemperaturen (ook bij deellast), vermindert het ontstekingsgebruik en reduceert de uitstoot.

ECO-HK afvoer van Hargassner

Slakvorming tegen gaan

Om de slakvorming van de assen bij verbranding van bijzondere brandstoffen tegen te gaan, heeft Hargassner een rookgasrecirculatiesysteem geïntegreerd. Door het koelen van het gloedbed worden de relatieve lage as-smeltpunten van  bijvoorbeeld miscanthus niet overschreden.

Het as kan dan probleemloos via het automatische ontassingssysteem verwijderd worden. Het automatische asverwijderingssysteem reinigt op gezette tijden de buizen van de warmtewisselaar. De randen van de vijzelturbulatoren reinigen de binnenkant van de warmtewisselaarbuizen efficiënt van vliegasresiduen die direct in de asvijzel vallen.

Slechts één astransportvijzel transporteert zowel het vlieg- als het roosteras in de geïntegreerde asbox. De as wordt geplet tijdens het transport en in de ascontainer samengeperst.

Deze ketel is geschikt voor bijvoorbeeld gebouwencomplexen, het warmtenet, openbare gebouwen, bedrijfsgebouwen en horeca. In cascade met 6 ketels tot 1,3 megawatt.

Uw voordelen met dit pelletverwarmingssysteem

Hoge efficiëntie over het hele systeem, resulterend in optimale emissiewaarden en een zuinig brandstofverbruik
Geïntegreerde recirculatie van de rookgassen
Uniek trap-breekroostersysteem
Gloedbedbewaking voor constante verbranding
Geoptimaliseerde reiniging warmtewisselaar verhoogt efficiëntie en comfort
Gebruiksvriendelijk touch screen
Tweekamer Z-sluis garandeert 100% terugbrandbeveiliging
De nieuwe modellen kunnen optioneel worden voorzien van een eCLEANER fijnstoffilter. Reduceert fijnstof tot een minimum.
Gebruiksgemak via de Hargassner-app

ECO-PK 130-220 Hargassner

Hargassner eCleaner fijnstoffilter

Het optioneel verkrijgbare eCleaner fijnstoffilter / stofafscheider kan af fabriek met de ketel meebesteld worden, maar kan ook achteraf worden ingebouwd op nieuwe modellen van de ECO-HK / PK 70-120 en ECO-HK / PK 130-220 serie.

Dankzij dit E-filter / partikelfilter worden de fijnstofemissies aanzienlijk gereduceerd, afhankelijk van de aard van het verwarmingsmateriaal.

Reduceert het fijnstof tot een minimum
Vraagt weinig ruimte
Automatische reiniging en transport naar de asbox
Optioneel en eenvoudig achteraf te installeren

Hargassner eCleaner fijnstoffilter

Technische gegevens Hargassner ECO-PK 130-220

  Eenheid ECO-PK 130 ECO-PK 150 ECO-PK 170 ECO-PK 200 ECO-PK 220
Vermogensbereik kW 39-130 44-149 49-166 59-199 59-216
Rendement vollast / deellast % 95,7 /93,5 93,4 / 93,1 93,7 / 94,2 93,1 / 93,6 94,3 / 94,6
Nom. vermogen kW 130 159,5 166 213,7 216
Rookgasbuisdiameter mm 200 200 200 250 250
Waterinhoud liter 253 253 253 360 360
Keteltemp. bereik °C 75-78 75-78 75-78 75-78 75-78
Temperatuurverhoging vereist °C 58 58 58 58 58
Aanvoer/retour inch 2” / 2” 2” / 2” 2” / 2” 2,5” / 2,5” 2,5” / 2,5”
Gewicht kg 1.190 1.190 1.190 1.320 1.320
Ketelgrootte hxbxd mm 1760x875x1780 1760x875x1780 1760x875x1780 1910x945x1902 1910x945x1902

Maximale werkingstemperatuur 95°C, max. werkingsdruk 3 bar, elektrische aansluiting 3F 400V+N AC, 50Hz, 13A

Voor drukfouten en andere fouten wordt geen aansprakelijkheid aanvaard.
